Cấu tạo vòng bi bạc đạn chặn SKF (Thrust ball bearings)

Vòng bi chặn SKF là loại vòng bi có rãnh chạy bi của vành ngoài là hình cầu, có tâm nằm trên trục, nó cho phép sự tự lựa của vòng bi. Góc nghiêng của viên bi 45 độ- cho phép vòng bi chịu được lực dọc trục lớn và lực hướng tâm. Thích hợp cho lắp đặt trong điều kiện vận hành tải nặng, khó khăn trong việc lắp đặt lệch trục, căn chỉnh góc. Vòng bi chặn SKF được thiết kế để chịu tải dọc trục. Có các kiểu thiết kế chặn lực dọc trục ở một hướng và hai hướng cũng như với bệ đỡ để điều chỉnh độ lệch hướng kính. Vòng bi được chế tạo rời để dễ lắp đặt. Bao gồm: Loại một chiều, loại hai chiều có bệ đỡ.

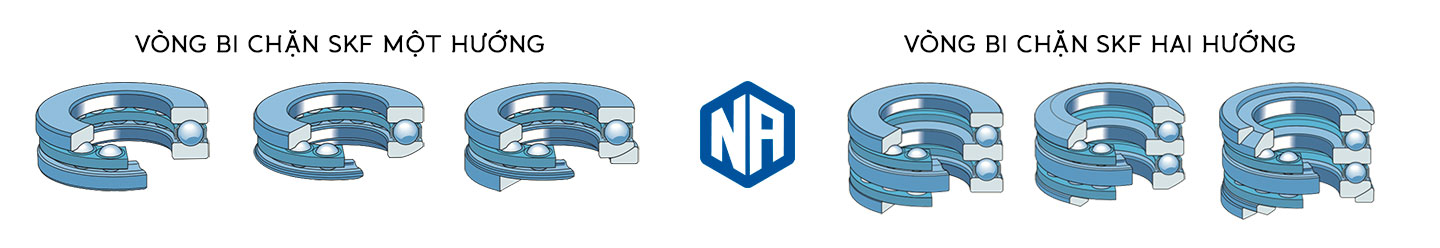

Vòng bi bạc đạn chặn một hướng

Vòng bi chặn một hướng của SKF bao gồm một vòng đệm trục, một vòng đệm ổ và một cụm vòng cách lắp với các viên bi. Vòng bi chặn được thiết kế có thể tháo rời từng bộ phận nên việc tháo lắp tương đối đơn giản vì từng chi tiết có thể được tháo lắp riêng lẻ với nhau.

Đúng như ý nghĩa tên gọi, vòng bi chặn một hướng chỉ chịu được tải dọc trục theo một hướng và do đó chỉ định vị dọc trục theo một hướng. Vòng bi chặn không thể chịu được bất kỳ tải trọng hướng kính nào.

Vòng bi bạc đạn chặn hai hướng

Vòng bi chặn hai hướng của SKF bao gồm một vòng đệm trục, hai vòng đệm ổ và hải cụm vòng cách lắp với các viên bi. Vòng bi chặn hai hướng được thiết kế có thể tháo rời từng bộ phận nên việc tháo lắp tương đối đơn giản vì từng chi tiết có thể được tháo lắp riêng lẻ với nhau tương tự như vòng bi chặn một hướng.

Vòng bi chặn hai hướng có thể chịu được tải trọng dọc trục theo cả 2 hướng, nhờ đó có khả năng định vị dọc trục theo 2 hướng. Tương tự vòng bi chặn hai hướng cũng không thể chịu được bất kỳ tải trọng hướng kính nào.
